電源線上的磁環作用分析
2019-08-24電磁波會與電子元件作用,產生干擾現象,稱為EMI(ElectromagneTIc Interference)。例如,TV熒光屏上常見的“雪花”便表示接受到的訊號被干擾。
EMI吸收磁環/磁珠的吸收干擾能力是用其阻抗特性來表征的。在低頻段呈現非常低的感性阻抗值,不影響數據線或信號線上有用信號的傳輸。在高頻段,約為10MHz左右開始,阻抗增大,其感抗成分保持很小,電阻性份量卻迅速增加,將高頻段EMI干擾能量以熱能形式吸收耗散。通常用兩個關鍵點頻率25MHz和100MHz處電阻值來標定EMI吸收磁環/磁珠的吸收特性。
磁環使用方法
EMI吸收磁環 EMI吸收磁環常用于抑制電源線、信號線上的干擾,同時還具有吸收靜電脈沖能力。
1、直接套在一根或一束電源、信號線上,為了增加干擾吸收能量,可反復多繞幾圈;

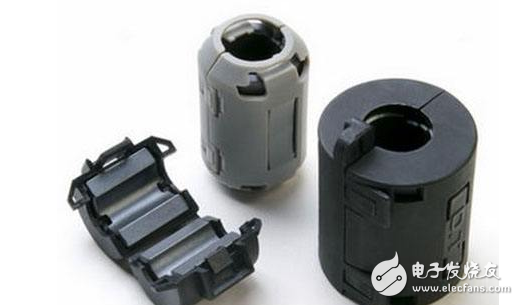

2、帶有安裝夾的EMI磁環,適用于補償式的抗干擾抑制;
3、可以方便的夾在電源線、信號線上;
4、靈活,可重復使用安裝;
5、自帶卡式固定,不影響設備的整體形象
電源線上的磁環作用
電源線磁環即是把磁環安裝上電源線上,被稱之為電源線磁環。那么要如何安裝,才能把磁環在電源線上發揮無窮的效果,為了能使電源線上遇到的干擾問題,徹底解決,電工之家把總結的經驗與大家分享,希望大家在日后遇到此類問題,能用更好的方法解決。
電源線上有干擾,通常是電源線上安插在電子設備或其他電子產品上才會出現干擾,本身電線是沒有干擾,只要使用在電子產品上,電子產品把干擾集合在電源線上,才出現電源線上有干擾,干擾能把電子產品傳輸錯誤,干擾能使電子產品無法運行。
只要電源線上加了磁環,能較好的解決電子產品上的干擾,因為電源線是電子產品傳輸?shù)谋亟?jīng)之路,所以把磁環安裝在電源線能較好的打擊干擾。

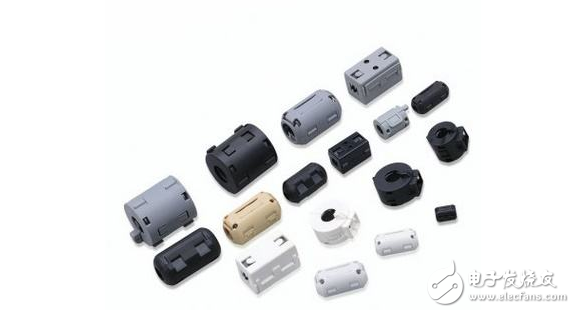

磁環通常是直接穿在電源線上,通過注塑保護起來,使磁環沒那么容易碰碎,也可以反復多繞一圈,繞的越多,效果就越好。也可以用帶塑料殼那種夾在電源線上的磁環,又名夾扣式磁環,用起來方便、快捷。如果有足夠的空間,也可以繞多一圈,盡量選擇體積大,內孔小,長度長的磁環,原因是含的材料比較多,含的材料越多,性能越強。
檢驗方法
1 磁環外觀可在正常光照條件下用目測法檢查。
2 磁環的外形尺寸用精度為0.02mm的游標卡尺在正常光照條件下進行檢驗。
3 磁環的綜合因子用“CF-3A型磁環分選儀”測量,激勵電流設定為2.5A,頻率40KHz。
4 磁環的4圈電感量用“YD2810D型LCR數字電橋”在1 KHz頻率下進行測量。
5 磁環的感生電動勢用“UI100型高頻功率源”和“UI9720磁性材料動態分析系統”在規定條件下,進行測量。
6磁環居里點用“YD2810D型LCR數字電橋”和精密烘箱進行測量。
