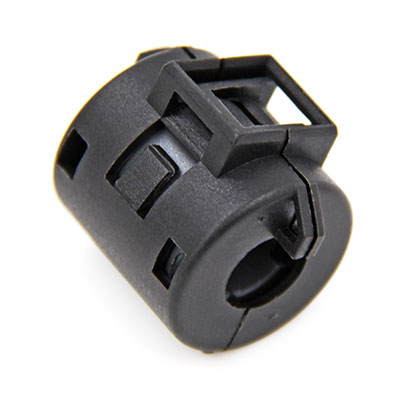

產品概述

品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：8mm
參考單重：13.5g
每箱包裝數量：500 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

361608 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 361608型 產品詳細介紹資料

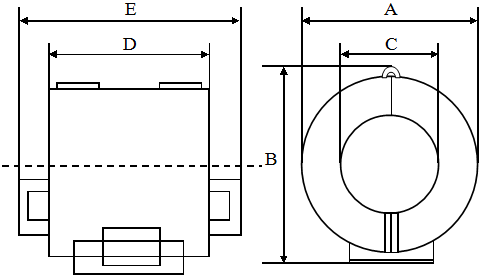

  • 產品平面圖：





    產品尺寸：(mm)


    A B C D E
    19.5±1.00
    		 23.0±1.00
    		  8.0±0.80
    		 19.5±1.0
    		 26.0±1.0



    電氣特性：


    AT 25MHZ
    		 48? MIN

    AT 100MHZ
    		 115? MIN


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度
    		 65%


    單重：





    抽測數據：


    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    參考值
    		 48? min
    		 115? min
    		 19.5±1.00
    		 23.0±1.00
    		 8.0±0.80
    		 19.5±1.0
    		 26.0±1.0
    1 60.13
    		 139.62
    		 19.55
    		 23.08
    		 8.12
    		 19.48
    		 26.12
    2 59.62
    		 140.78
    		 19.63
    		 23.12
    		 8.09
    		 19.53
    		 26.15
    3 57.35
    		 145.51
    		 19.48
    		 23.09
    		 8.08
    		 19.62
    		 26.13
    4 56.45
    		 138.56
    		 19.52 23.11
    		 8.13
    		 19.49
    		 26.13
    5 55.57
    		 142.24
    		 19.46
    		 23.07
    		 8.06
    		 19.52
    		 26.15








    x-bar
    		 57.82 141.34 19.53 23.09
    		 8.10 19.53 26.14
    R 4.56 6.95 0.17 0.05 0.07 0.14 0.03





    參考的曲線圖：






    材料特性：

    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    構成主要成分：

    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 209-942-9
    		 1%~8%
