產品概述

品牌：國磁通GCT

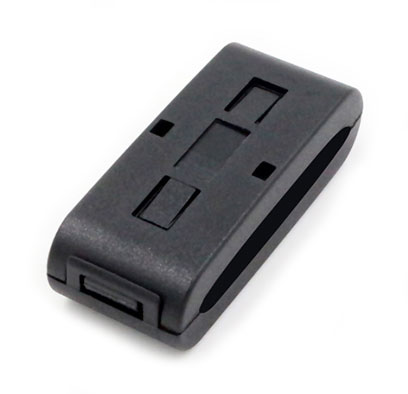

品名：鐵氧體磁環
產品適用線徑：28.0mm
參考單重：12.5g
每箱包裝數量：648 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

363312 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 363312 型 產品詳細介紹資料

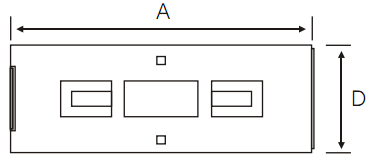

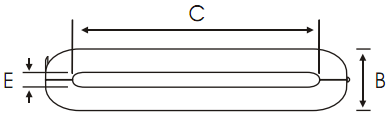

  • 產品平面圖：





    產品尺寸：(mm)


    A B C D E
    36.0±1.00
    		  9.4±0.8
    		 28.0±1.0
    		 14.8±1.0
    		  2.0±0.5




    電氣特性：


    AT 25MHZ
    		 25? MIN

    AT 100MHZ
    		 80? MIN


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度
    		 65%


    參考單重：
    		 12.5g





    抽測數據：


    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    參考值
    		 25? min
    		 80? min
    		 36.0±1.00
    		  9.4±0.8
    		 28.0±1.0
    		 14.8±1.0
    		  2.0±0.5
    1 29.62
    		 99.06
    		 36.12
    		 9.45
    		 28.12
    		 14.76
    		 2.04
    2 28.51
    		 98.45
    		 36.33
    		 9.42
    		 28.35
    		 14.82
    		 1.98
    3 36.06
    		 96.83
    		 36.52
    		 9.43
    		 28.27
    		 14.79
    		 2.11
    4 30.48
    		 102.32
    		 36.15
    		 9.38
    		 28.09
    		 14.81
    		 2.08
    5 32.13
    		 97.51
    		 36.33
    		 9.41
    		 28.14
    		 14.79
    		 2.06








    x-bar
    		 31.36 98.83 36.29 9.42 28.19 14.79
    		 2.05
    R 7.55 5.49 0.40 0.07 0.26 0.06 0.13





    參考的曲線圖：






    材料特性：


    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7





    構成主要成分：


    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
