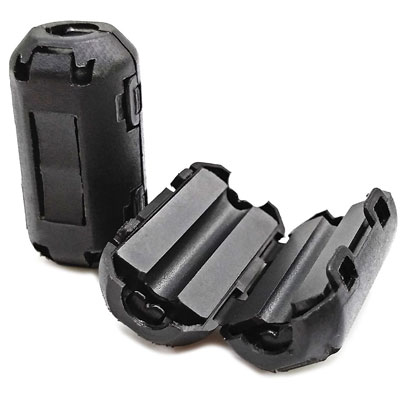

產品概述

品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：3.5mm
參考單重：7.8g
每箱包裝數量：1144 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

361003 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 361003型 產品詳細介紹資料

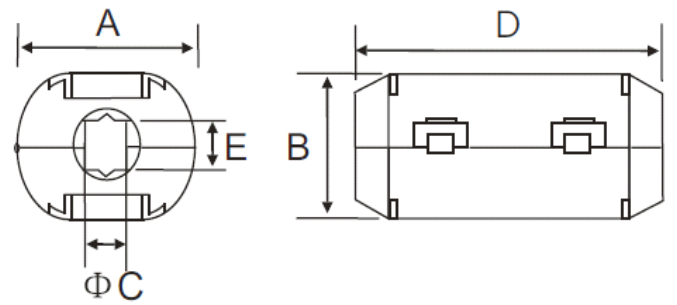

  • 產品平面圖：





    產品尺寸：(mm)

    A

    B

    C

    D

    E

    13.0±1.00

    13.0±1.00

    3.5±0.80

    25.2±1.00

    2.5±0.8




    電氣特性：

           AT 25MHZ
    		 90? MIN

        AT 100MHZ
    		 202? MIN


    測試儀器
    		 HP 4191A


    測試儀器
    		 HP 4286


    測試夾具
    		 0.65T.C.W*120mm*0.5TS


    繞線方式
    		 25℃


    測試溫度
    		 65%


      參考單重：
    		 7.8g





    抽測數據：



    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    參考值
    		 90? min
    		 202? min
    		 13.0±1.00
    		 11.8±1.00
    		 3.5±0.80
    		 25.2±1.00
    		 2.5±1.00
    1 103.21
    		 231.35
    		 13.01
    		 12.01
    		 3.35
    		 25.52
    		 2.21
    2 106.38
    		 245.65
    		 12.87
    		 12.01
    		 3.42
    		 25.46
    		 2.29
    3 105.41
    		 246.38
    		 12.98
    		 11.98 3.51
    		 25.51
    		 2.21
    4 102.52
    		 222.31
    		 12.88
    		 11.87 3.37 25.32
    		 2.27
    5 110.32
    		 239.46
    		 13.01
    		 11.92 3.39
    		 25.45
    		 2.28








    x-bar 105.57 237.03 12.95 11.96 3.41 25.45
    		 2.25
    R 7.80 24.07 0.14 0.14 0.16 0.20 0.08




    參考的曲線圖：






    材料特性：


    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7





    構成主要成分：

    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
