產品概述

品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：5.0mm
參考單重：25.6g
每箱包裝數量：480 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

361605資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 361605型 產品詳細介紹資料

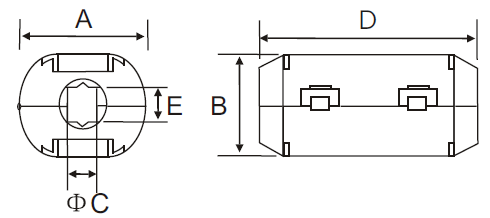

  • 產品平面圖：






    產品尺寸：(mm)


    A B C D E
    20.0±1.00
    		 18.0±1.00
    		  5.0±0.8
    		 36.0±1.0
    		  6.5±0.8




    電氣特性：

    AT 25MHZ
    		 132? min

    AT 100MHZ
    		 230? min


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度
    		 65%


    參考單重：
    		 25.6g






    抽測數據：


    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    參考值
    		 132? min
    		 230? min
    		 20.0±1.00
    		 18.0±1.00
    		  5.0±0.8
    		 36.0±1.0
    		  6.5±0.8
    1 155.25
    		 270.78
    		 20.03
    		 18.26
    		 5.02
    		 36.24
    		 6.45
    2 163.46
    		 285.32
    		 20.09
    		 18.32
    		 4.98
    		 36.23
    		 6.48
    3 157.87
    		 296.65
    		 19.98
    		 18.21
    		 5.01
    		 36.34
    		 6.42
    4 158.54
    		 287.89
    		 20.02
    		 18.19
    		 5.02
    		 36.27
    		 6.46
    5 162.72
    		 291.36
    		 20.06
    		 18.20
    		 5.01
    		 36.25
    		 6.45








    x-bar
    		 159.57 286.40 20.04 18.24 5.01
    		 36.27 6.45
    R 8.21 25.87 0.11 0.13 0.04 0.11 0.06



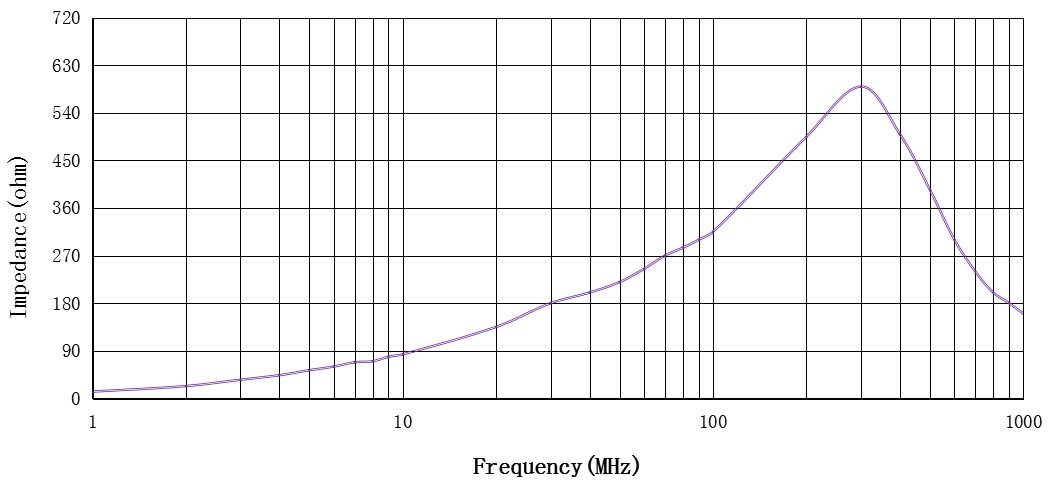

    參考的曲線圖：







    材料特性：


    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7






    構成主要成分：


    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1309-37-1
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
