361609

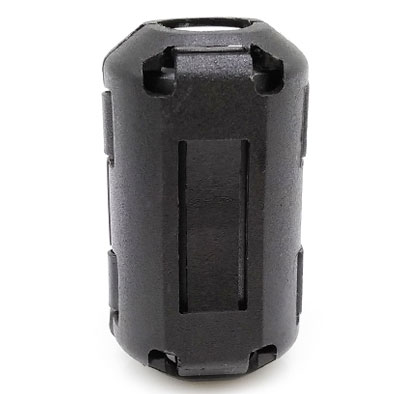

產品概述

品牌:國磁通GCT
品名:鐵氧體磁環
產品適用線徑:9.0mm
參考單重:20.7g
每箱包裝數量:400 pcs
工作溫度范圍:-40℃ ~ 85℃
產品應用領域:游戲機、電腦,玩具、家用電器,辦公設備、安監產品等
說明事項:可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

361609 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 361609型 產品詳細介紹資料

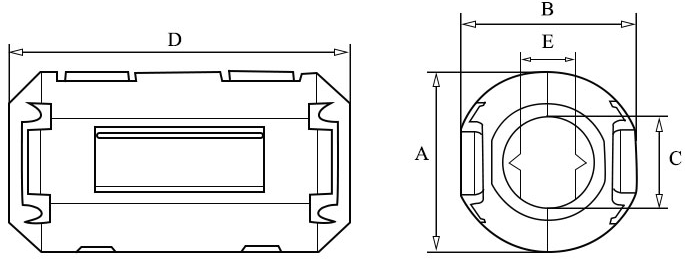

  • 產品平面圖:



    產品尺寸:(mm)


    A B C D E
    19.5±1.00
    18.0±1.00
     9.0±0.8
    35.0±1.0
    5.5±0.8



    電氣特性:


    AT 25MHZ
    59? MIN

    AT 100MHZ
    130? MIN



    測試儀器
    HP 4191A



    測試夾具
    HP 4286



    繞線方式
    0.65T.C.W*120mm*0.5TS



    測試溫度
    25℃



    測試濕度
    65%



    參考單重:
    20.7g






    抽測數據:

    項目
    AT 25MHZ
    AT 100MHZ
    A B C D E
    參考值
    59? min
    130? min
    19.5±1.00
    18.0±1.00
    9.0±0.8
    35.0±1.0
    5.5±0.8
    1 64.38
    182.85
    19.42
    18.78
    8.89
    35.21
    5.42
    2 65.13
    179.63
    19.51
    18.65
    8.92
    35.33
    5.36
    3 63.29
    188.42
    19.41
    18.82
    8.88
    35.24
    5.42
    4 64.96
    195.51
    19.39
    18.73
    8.95
    35.27
    5.38
    5 65.55
    186.65
    19.52
    18.81
    8.93
    35.26
    5.43








    x-bar
    64.66 186.61 19.45 18.76 8.91 35.26
    5.40
    R 2.26 15.88 0.13 0.17 0.12 0.12 0.07




    參考的曲線圖:





    材料特性:

    初始磁導率 μi±30%
    800
    矯頑力HC(A/m)
    20
    居里溫度Tc (℃)
    >110
    比損耗因子 Tan e/μi x 10-6
    16(0.1MHz)
    電阻率ρ(??m)
    >105
    比溫度系數 ɑ e/γ x10-6
    5-10
    飽合磁通密度 Bs (MT)
    350(1600A/m)
    使用范圍F MHz
    1-1000
    剩磁 Br (MT)
    200
    密度d g/cm3
    4.7




    構成主要成分:

    成份
    CAS 編號
    EC 編號
    比率
    Fe2O3
    1309-37-1
    215-168-2
    55.5%~73.5%
    ZnO
    1314-13-2
    215-222-5
    14%~22%
    MgO
    1309-48-4
    215-171-9
    1%~9%
    MnCO3
    598-62-9
    209-942-9
    1%~15%
    CuO
    1317-38-0
    215-269-1
    1%~8%
