產品概述

品牌：國磁通GCT

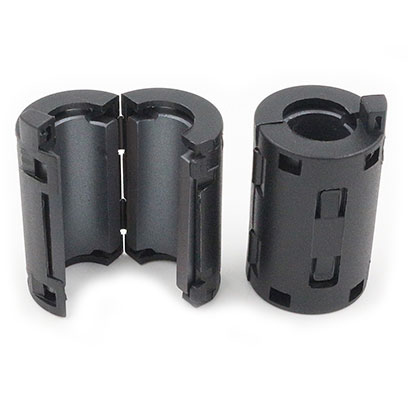

品名：鐵氧體磁環
產品適用線徑：9.0mm
參考單重：20.2g
每箱包裝數量：400 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

3616092 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯3616092型 產品詳細介紹資料

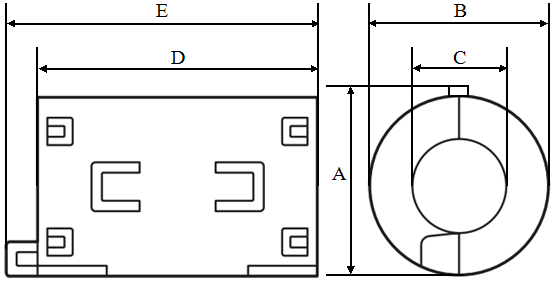

  • 產品平面圖：





    產品尺寸：(mm)


    A B C D E
    20.0±1.00
    		 20.0±1.00
    		  9.0±1.0
    		 31.5±1.0
    		 35.5±1.0



    電氣特性：

    AT 25MHZ
    		 64? MIN

    AT 100MHZ
    		 133? MIN


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度
    		 65%


    參考單重：
    		 20.2g






    抽測數據：

    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    參考值
    		 64? min
    		 133? min
    		 20.0±1.00
    		 20.0±1.00
    		 9.0±1.0
    		 31.5±1.0
    		 35.5±1.0
    1 75.5
    		 187.64
    		 20.08
    		 20.09
    		 9.02
    		 31.53
    		 35.57
    2 77.38
    		 190.52
    		 20.08
    		 20.07
    		 9.03
    		 31.42
    		 35.49
    3 74.69
    		 195.57
    		 20.11
    		 20.13
    		 8.98
    		 31.45
    		 35.52
    4 78.82
    		 185.34
    		 20.07
    		 20.10
    		 9.01
    		 31.43
    		 35.51
    5 77.57
    		 190.85
    		 20.09
    		 20.08
    		 8.99
    		 31.45
    		 35.46








    x-bar
    		 76.79 152.92 20.09
    		 20.09
    		 9.01
    		 31.46 35.51
    R 4.13 7.93 0.04 0.06 0.05 0.11 0.11

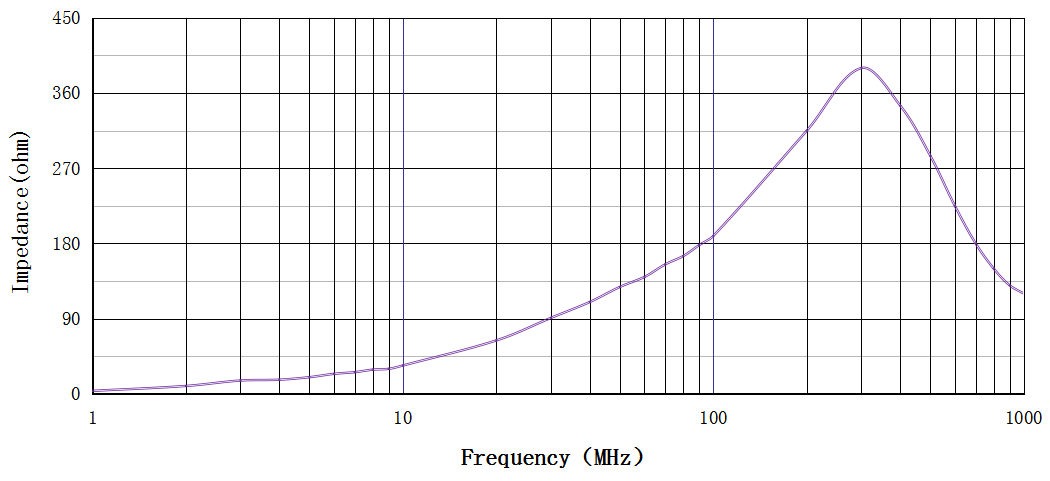

    參考的曲線圖：





    材料特性：


    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    構成主要成分：

    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
