3616082

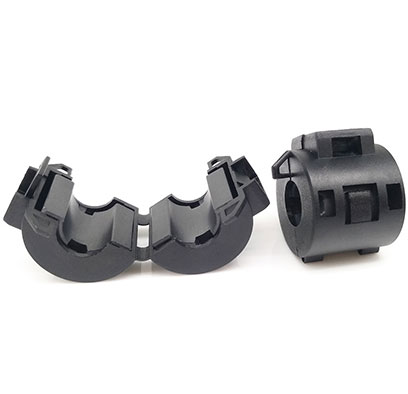

產品概述

品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：8.0mm
參考單重：10.6g
每箱包裝數量：600 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

3616082 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 3616082型 產品詳細介紹資料

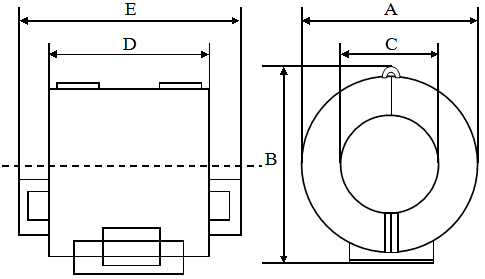

  • 產品平面圖：




    產品尺寸：(mm)


    A B C D E
    19.5±1.00
    		 23.0±1.00
    		   8.0±0.80
    		 17.0±1.0
    		 23.0±1.0




    電氣特性：

    at 25MHZ
    		 43? min

    at 100MHZ
    		 105? min


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度
    		 65%


    參考單重：
    		 10.6g





    抽測數據：

    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    參考值
    		 43? min
    		 105? min
    		 19.5±1.00
    		 23.0±1.00
    		 8.0±0.80
    		 17.0±1.0
    		 23.0±1.0
    1 49.36
    		 122.46
    		 19.52
    		 23.21
    		 8.03
    		 17.03
    		 23.11
    2 50.28
    		 120.65
    		 19.48
    		 23.19
    		 7.89
    		 16.98
    		 23.09
    3 49.85
    		 118.54
    		 19.53
    		 23.22
    		 7.98
    		 17.05
    		 23.15
    4 52.54
    		 119.66
    		 19.45
    		 23.08
    		 8.05
    		 16.89
    		 23.08
    5 50.62
    		 122.65
    		 19.38
    		 23.17
    		 8.02
    		 17.02
    		 23.06








    x-bar
    		 50.53
    		 120.79 19.47 23.17
    		 7.99 16.99 23.10
    R 3.18 4.11 0.15 0.14 0.16 0.16 0.09




    參考的曲線圖：







    材料特性：

    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7





    構成主要成分：

    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
