362411

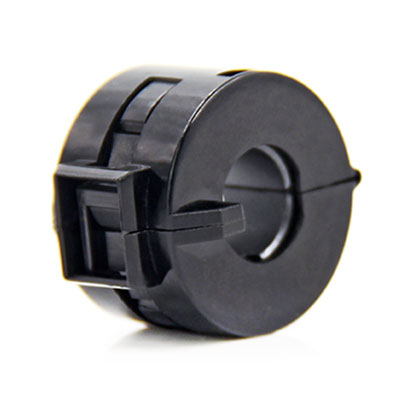

產品概述

品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：12.0mm
參考單重：28.2g
每箱包裝數量：400 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

362411 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 362411型 產品詳細介紹資料

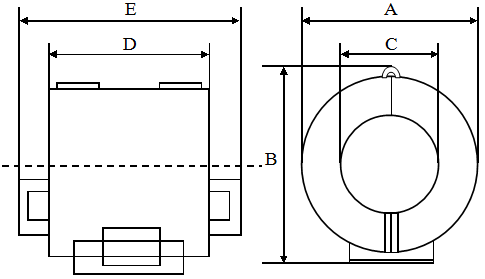

  • 產品平面圖：




    產品尺寸：(mm)


    A B C D E
    28.0±1.00
    		 32.5±1.00
    		 12.0±1.0
    		 17.8±1.0
    		 24.0±1.0




    電氣特性：


    at 25MHZ
    		 45? min

    at 100MHZ
    		 125? min


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度
    		 65%


    參考單重：
    		 28.2g





    抽測數據：

    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    參考值
    		 45? min
    		 125? min
    		 28.0±1.00
    		 32.5±1.00
    		 12.0±1.0
    		 17.8±1.0
    		 24.0±1.0
    1 58.45
    		 138.83
    		 27.96
    		 33.01
    		 12.05
    		 17.98
    		 24.15
    2 56.38
    		 141.35
    		 28.05
    		 32.98
    		 12.03
    		 17.95
    		 24.09
    3 57.12
    		 139.68
    		 27.99
    		 33.03
    		 12.05
    		 17.81
    		 24.11
    4 50.56
    		 140.15
    		 27.99
    		 33.02
    		 12.04
    		 17.81
    		 24.15
    5 62.45
    		 142.38
    		 28.09
    		 33.03
    		 12.03
    		 17.83
    		 24.12








    x-bar
    		 56.99 140.48 28.02 33.01
    		 12.04
    		 17.88 24.12
    R 11.89 3.55 0.13 0.05 0.02 0.17 0.06




    參考的曲線圖：







    材料特性：

    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    構成主要成分：

    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
