4650

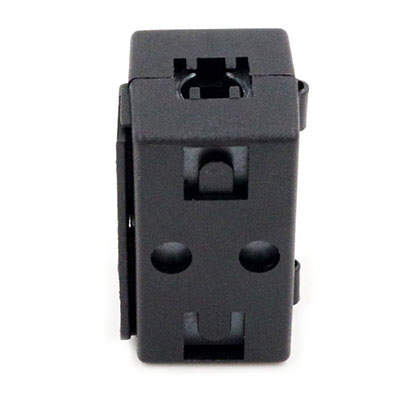

產品概述

品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：5.0mm
參考單重：9.7g
每箱包裝數量：800 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

4650 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 4650 型 產品詳細介紹資料

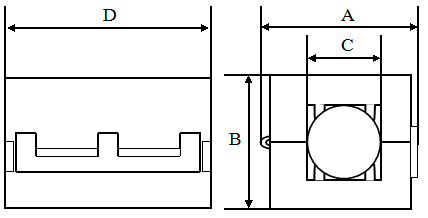

  • 產品平面圖：





    產品尺寸：(mm)

    A B C D
    15.0±1.00
    		 14.0±1.0
    		  5.0±0.8
    		 23.0±1.0



    電氣特性：

    AT 25MHZ
    		 64? MIN

    AT 100MHZ
    		 140? MIN


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度 65%


    參考單重：
    		 9.7g






    抽測數據：


    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D
    參考值
    		 64? min
    		 140? min
    		 15.0±1.00
    		 14.0±1.0
    		 5.0±0.8
    		 23.0±1.0
    1 73.36
    		 167.62
    		 15.12
    		 13.89
    		 5.03
    		 23.12
    2 73.54
    		 159.92
    		 15.08
    		 14.02
    		 5.05
    		 23.11
    3 75.15
    		 156.26
    		 15.11
    		 13.92
    		 5.01
    		 23.09
    4 74.38
    		 162.62
    		 15.06
    		 14.21
    		 5.02
    		 23.09
    5 73.63
    		 159.86
    		 15.08
    		 13.99
    		 5.02
    		 23.01







    x-bar
    		 74.01 161.26 15.09
    		 14.01 5.03 23.08
    R 1.79 11.36 0.06 0.32 0.04 0.11

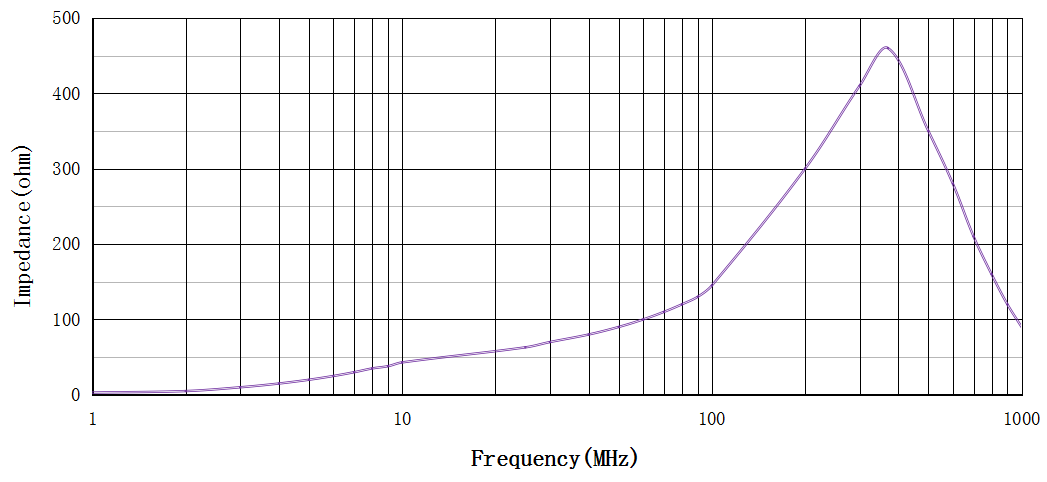

    參考的曲線圖：






    材料特性：

    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    構成主要成分：

    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
