4665

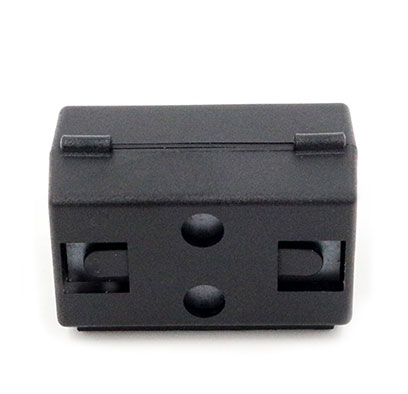

產品概述

品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：6.5mm
參考單重：31.6g
每箱包裝數量：400 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

4665 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 4665 型 產品詳細介紹資料

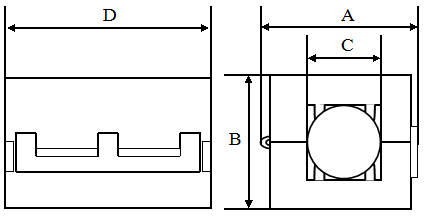

  • 產品平面圖：





    產品尺寸：(mm)


    A B C D
    20.5±1.00
    		 19.5±1.0
    		 6.5±0.8
    		32.5±1.0



    電氣特性：


    AT 25MHZ
    		 77? MIN

    AT 100MHZ
    		 230? MIN


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度
    		 65%


    參考單重：
    		 31.6g





    抽測數據：

    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D
    參考值
    		 77? min
    		 230? min
    		 20.5±1.00
    		 19.5±1.0
    		 6.5±0.8
    		32.5±1.0
    1 82.82
    		 282.15
    		 20.47
    		 19.57
    		 6.72
    		 32.93
    2 80.78
    		 279.36
    		 20.52
    		 19.59
    		 6.63
    		 32.87
    3 86.35
    		 280.15
    		 20.49
    		 19.62
    		 6.75
    		 32.95
    4 85.42
    		 285.64
    		 20.49
    		 19.56
    		 6.71
    		 32.97
    5 88.21
    		 277.37
    		 20.51
    		 19.59
    		 6.73
    		 32.95







    x-bar
    		 84.72 280.93 20.50 19.59
    		 6.71
    		 32.93
    R 7.43 8.27 0.05 0.06 0.12 0.10

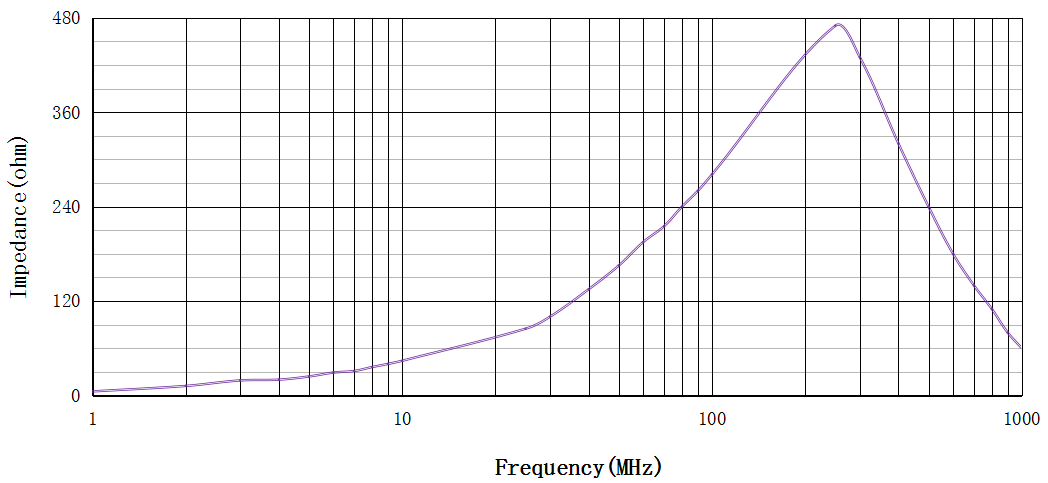

    參考的曲線圖：







    材料特性：

    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7




    構成主要成分：

    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
