磁環如何選擇?EMC抗干擾相關名詞解釋
2019-05-20磁環如何選擇?
“磁環如何選擇”,“磁環怎么選型”我一般都會先了解下客戶磁環用途,使用頻率等等。
這里我簡單分析下,如:碰到干擾時,一般使用非晶磁環,錳鋅磁環或者鎳鋅磁環,當然這3種磁環使用的頻率段各不相同。高頻干擾時則選擇鎳鋅磁環,多大的線用多大的磁環,內孔一定要注意,線粗和磁環內孔一定要剛好,太大穿不進去,太小會漏磁,還有注塑模具要比磁環尺寸稍為要大些,但不要差距太大,這樣在注塑時不容易把模具損壞。還有就是性能不強時,線徑又那么大,那么外徑和內孔不變,但長度要選長一點的磁環。一般選型磁環優先選擇“外徑要大,內孔要小,長度要長”,這樣的磁環尺寸截面積越大效果越好。
下面我再介紹下夾扣式磁環又是如何選型,夾扣式磁環相對來說,比其它磁環型號要好很多,用起來方便,快捷,它是由兩片式磁芯和塑膠殼組裝而成,又被稱為組裝式磁環。選用此類型號,它可以直接扣在干擾線上,無須注塑,在內徑大的情況下,可以反復多繞1~2圈,繞的越多,阻抗效果越好。目前我司這類規格已有適合1MM到19MM線纜夾扣式磁環供客戶選擇。

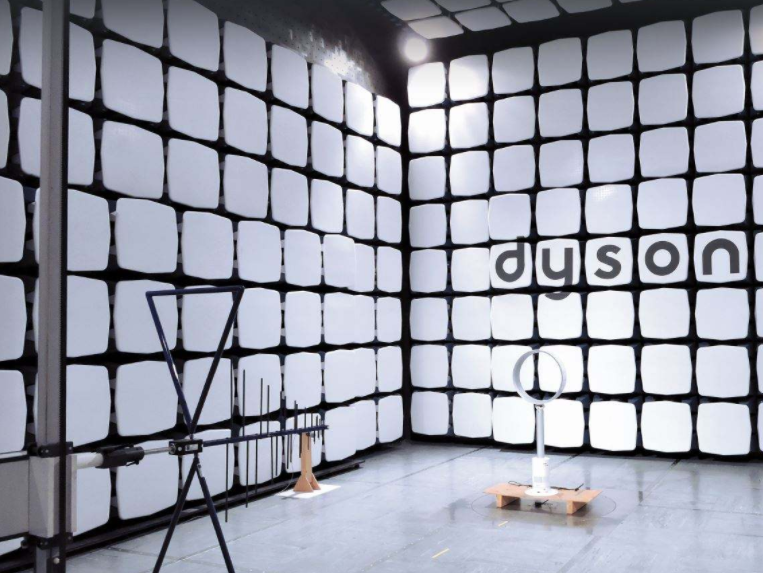

1基本概念
1.1電磁環境 electromagneTIc environment
存在于給定場所的所有電磁現象的總和。
1.2電磁噪聲 electromagneTIc noise
一種明顯不傳送信息的時變電磁現象,它可能與有用信號疊加或組合。
1.3無用信號 unwanted signal,undesired signal
可能損害有用信號接收的信號。
1.4干擾信號 interfering signal
損害有用信號接收的信號。
1.5電磁騷擾 electromagneTIc disturbance
任何可能引起裝置、設備或系統性能降低或者對有生命或無生命物質產生損害作用的電磁現象。
注:電磁騷擾可能是電磁噪聲、無用信號或傳播媒介自身的變化。
1.6電磁干擾 electromagneTIc interference(EMI)
電磁騷擾引起的設備、傳輸信道或系統性能的下降。
1.7電磁兼容性 electromagnetic compatibility(EMC)
設備或系統在其電磁環境中能正常工作且不對該環境中任何事物構成不能承受的電磁騷擾的能力。
1.8(電磁)發射(electromagnet1c)em1ss1on
從源向外發出電磁能的現象。
1.9(無線電通信中的)發射 emission(in radiocommunication)
由無線電發射臺產生并向外發出無線電波或信號的現象。
1.10(電磁)輻射(electromagnetic) radiation
a.能量以電磁波形式由源發射到空間的現象。
b.能量以電磁波形式在空間傳播。
注:“電磁輻射”一詞的含義有時也可引申,將電磁感應現象也包括在內。
1.11無線電環境 radio environment
國家技術監督局 19 9 5- 0 8- 2 5批準 19 9 6- 0 3- 01實施
a.無線電頻率范圍內的電磁環境。
b.在給定場所內所有處于工作狀態的無線電發射機產生的電磁場總和。
1.12無線電(頻率)噪聲 radio (frequency) noise
具有無線電頻率分量的電磁噪聲。
1.13無線電(頻率)騷擾 radio (frequency) disturbance
具有無線電頻率分量的電磁騷擾。
1.14無線電頻率干擾 radio frequency interference (RFI)
由無線電騷擾引起的有用信號接收性能的下降。
1.15系統間干擾 inter-system interference
由其它系統產生的電磁騷擾對一個系統造成的電磁干擾。
1.16系統內干擾 intra-system interference
系統中出現的由本系統內部電磁騷擾引起的電磁干擾。
1.17 自然噪聲 natural noise
來源于自然現象而非人工裝置產生的電磁噪聲。
1.18 人為噪聲 man-made noise
來源于人工裝置的電磁噪聲。
1.19(性能)降低 degradation (of performance)
裝置、設備或系統的工作性能與正常性能的非期望偏離。
1.20(對騷擾的)抗擾性 immunity (to a disturbance)
裝置、設備或系統面臨電磁騷擾不降低運行性能的能力。
1.21(電磁)敏感性(electromagnetic) susceptibility
在存在電磁騷擾的情況下,裝置、設備或系統不能避免性能降低的能力。 注:敏感性高,抗擾性低。
2騷擾波形
2.1瞬態(的) transient (adjective and noun)
在兩相鄰穩定狀態之間變化的物理量或物理現象,其變化時間小于所關注的時間尺度。
2.2脈沖Pulse
在短時間內突變,隨后又迅速返回其初始值的物理量。
2.3沖激脈沖 impulse
針對某給定用途,近似于一單位脈沖或狄拉克函數的脈沖。
2.4尖峰脈沖 spike
持續時間較短的單向脈沖。
2. 5(脈沖的)上升時間 rise time (of a pluse)
脈沖瞬時值首次從給定下限值匕升到給定上限值所經歷的時間。
注:除特別指明外,下限值及上限值分別定為脈沖幅值的10%和90%。
2.6上升率 rate of rise
一個量在規定數值范圍內,即從峰值的10%到90%,隨時間變化的平均速率。
2.7 猝發(脈沖或振蕩) burst (of pluses or oscillations)
一串數量有限的清晰脈沖或一個持續時間有限的振蕩。
2. 8脈沖噪聲 impulsive noise
在特定設備上出現的、表現為一連串清晰脈沖或瞬態的噪聲
2. 9脈沖騷擾 impulsive disturbance
在某一特定裝置或設備上出現的、表現為一連串清晰脈沖或瞬態的電磁騷擾。
2. 10連續噪聲 continuous noise
對一個特定設備的效應不能分解為一串能清晰可辨的效應的噪聲。
2. 11連續騷擾 continuous disturbance
對一個特定設備的效應不能分解為一串能清晰可辨的效應的電磁騷擾。
2. 12準脈沖噪聲 quasi-impulsive noise
等效于脈沖噪聲與連續噪聲的疊加的噪聲。
2. 13非連續干擾discontinuous Interference
出現于被無干擾間歇隔開的一定時間間隔內的電磁干擾。
2. 14隨機噪聲 radom noise
給定瞬間值不可預測的噪聲。
2. 15喀嚦聲 Click
用規定方法測量時,其持續時間不超過某一規定值的電磁騷擾。
2. 16喀嚦聲率 click rate
單位時間(通常為每分鐘)超過某一規定電平的喀嚦聲數。
2. 17基波(分量) fundamental (component)
一個周期量的博里葉級數的一次分量。
2. 18諧波(分量) harmonic (component)
一個周期量的傅里葉級數中次數高于1的分量。
2. 19諧波次數 harmonic number
諧波頻率與基波頻率的整數比。 注:諧波次數又稱諧波階數(harmonic order)。
2. 20第n次諧波比 nth harmonic ratio
第n次諧波均方根值與基波均方根值之比。
2. 21諧波含量 harmonic content
從一交變量中減去其基波分量后所得到的量。
2. 22基波系數 fundamental factor
基波分量與其所屬交變量之間的均方很值之比。
2. 23(總)諧波系數(total) harmonic factor
諧波含量與其所屬交變量之間的均方根值之比。
2. 24脈動 pulsating
用來表述具有非零平均值的周期量。
2. 25交流分量 alternating component
從脈動量中去掉直流分量后所得到的量。
注:交流分量有時又稱紋波含量(ripple content)。
2. 26紋波峰值系數 peak-ripple factor
脈動量紋波峰谷間差值與直流分量絕對值之比。
2. 27紋波均方根系數 r. m. s-ripple factor
脈動量紋波含量的均方很值與直流分量的絕對值之比。
3干擾控制
3. 1(時變量的)
電平 level (of a time varying quantity)
用規定方式在規定時間間隔內求得的諸如功率或場參數等時變量的平均值或加權值。 注:電平可用對數來表示,例如相對于某一參考值的分貝數。
3.2電源騷擾 mains-borne disturbance
經由供電電源線傳輸?shù)窖b置上的電磁騷擾。
3. 3電源抗擾性 mains immunity
對電源騷擾的抗擾性。
3. 4電源去耦系數 mains decoupling factor
施加在電源某一規定位置上的電壓與施加在裝置規定輸入端且對裝置產生同樣騷擾效應的電壓值之比。
3. 5機殼輻射 cabinet radiation
由設備外殼產生的輻射,不包括所接天線或電纜產生的輻射。
3. 6內部抗擾性 internal immunity
裝置、設備或系統在其常規輸入端或天線處存在電磁騷擾時能正常工作而無性能降低的能力。
3. 7外部抗擾性 external immunity
裝置、設備或系統在電磁騷擾經由除常規輸入端或天線以外的途徑侵入的情況下,能正常工作而無性能降低的能力。
3. 8騷擾限值(允許值) limit of disturbance
對應于規定測量方法的最大電磁騷擾允許電平。
3. 9干擾限值(允許值) limit of interference
電磁騷擾使裝置、設備或系統最大允許的性能降低。
3. 10(電磁)兼容電平(electromagnetic) compatibility level
預期加在工作于指定條件的裝置、設備或系統上的規定的最大電磁騷擾電平。
注:實際上電磁兼容電平并非絕對最大值,而可能以小概率超出。
3. 11(騷擾源的)發射電平 emission level (of a disturbance source)
用規定方法測得的由特定裝置、設備或系統發射的某給定充磁騷擾電平。
3. 12(來自騷擾源的)發射限值 emission limit (from a disturbing source)
規定的電磁騷擾源的最大發射電平。
3. 13發射裕量 emission margin
裝置、設備或系統的電磁兼容電平與發射限值之間的差值。
3. 14抗擾性電平 immunity level
將某給定電磁騷擾施加于某一裝置、設備或系統而其仍能正常工作并保持所需性能等級時的最大騷擾電平。
3. 15抗擾性限值 immunity limit
規定的最小抗擾性電平。
3. 16抗擾性裕量 immunity margin
裝置、設備或系統的抗擾性限值與電磁兼容電平之間的差值。
3. 17(電磁)兼容裕量(electromagnetic) compatibility margin
裝置、設備或系統的抗擾性電平與騷擾源的發射限值之間的差值。
3. 18耦合系數 coupling factor
給定電路中,電磁量(通常是電壓或電流)從一個規定位置耦合到另一規定位置,目標位置與源位置相應電磁量之比即為耦合系數。
3. 19 耦合路徑 Coupling path
部分或全部電磁能量從規定源傳輸?shù)搅硪浑娐坊蜓b置所經由的路徑。
3. 20地耦合干擾 earth-coupled interference,ground-coupled interference
電磁騷擾從一電路通過公共地或地口路耦合到另一電路從而引起的電磁干擾。
3. 21接地電感器 earthing inductor,grounding inductor
與設備的接地導體串聯的電感器。
3. 22騷擾抑制 disturbance suppression
削弱或消除電磁騷擾的措施。
