361711

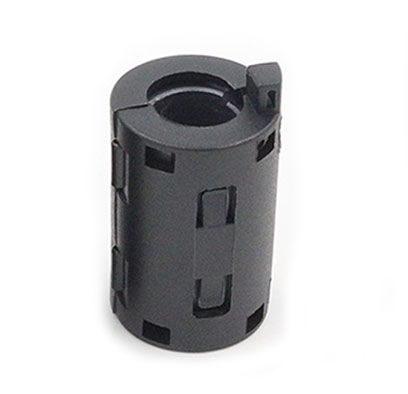

產品概述

品牌:國磁通GCT
品名:鐵氧體磁環(huán)
產品適用線徑:11.0mm
參考單重:19.5g
每箱包裝數量:400 pcs
工作溫度范圍:-40℃ ~ 85℃
產品應用領域:游戲機、電腦,玩具、家用電器,辦公設備、安監(jiān)產品等
說明事項:可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

361711 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 361711型 產品詳細介紹資料

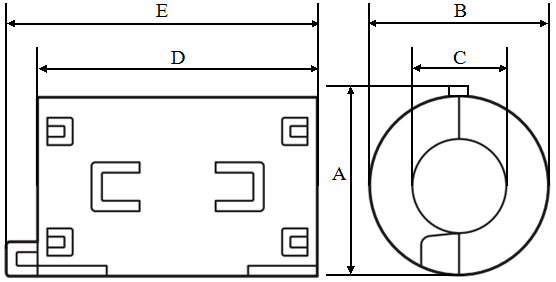

  • 產品平面圖:




    產品尺寸:(mm)


    A B C D E
    21.0±1.00
    20.5±1.00
    11.0±1.0
    32.0±1.0
    36.0±1.0




    電氣特性:


    AT 25MHZ
    53? MIN

    AT 100MHZ
    133? MIN



    測試儀器
    HP 4191A



    測試夾具
    HP 4286



    繞線方式
    0.65T.C.W*120mm*0.5TS



    測試溫度
    25℃



    測試濕度
    65%



    參考單重:
    19.5g






    抽測數據:


    項目
    AT 25MHZ
    AT 100MHZ
    A B C D E
    參考值
    53? min
    133? min
    21.0±1.00
    20.5±1.00
    11.0±1.0
    32.0±1.0
    36.0±1.0
    1 60.21
    142.41
    21.03
    20.07
    11.06
    32.11
    35.98
    2 59.38
    148.64
    21.05
    20.09
    11.04
    32.08
    36.04
    3 57.42
    139.75
    21.05
    20.06
    11.04
    32.12
    36.05
    4 62.03
    140.86
    21.07
    20.11
    11.05
    32.09
    35.99
    5 65.14
    149.35
    21.09
    20.09
    11.04
    32.12
    36.05








    x-bar
    60.84 144.20 21.06 20.08 11.05 32.10 36.02
    R
    7.72 9.60 0.06 0.05 0.02 0.04 0.07




    參考的曲線圖:







    材料特性:


    初始磁導率 μi±30%
    800
    矯頑力HC(A/m)
    20
    居里溫度Tc (℃)
    >110
    比損耗因子 Tan e/μi x 10-6
    16(0.1MHz)
    電阻率ρ(??m)
    >105
    比溫度系數 ɑ e/γ x10-6
    5-10
    飽合磁通密度 Bs (MT)
    350(1600A/m)
    使用范圍F MHz
    1-1000
    剩磁 Br (MT)
    200
    密度d g/cm3
    4.7





    構成主要成分:


    成份
    CAS 編號
    EC 編號
    比率
    Fe2O3
    1309-37-1
    215-168-2
    55.5%~73.5%
    ZnO
    1314-13-2
    215-222-5
    14%~22%
    MgO
    1309-48-4
    215-171-9
    1%~9%
    MnCO3
    598-62-9
    209-942-9
    1%~15%
    CuO
    1317-38-0
    215-269-1
    1%~8%
