362013

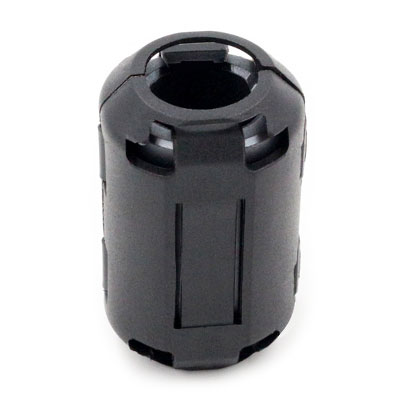

產品概述

品牌：國磁通GCT
品名：鐵氧體磁環
產品適用線徑：11.5mm
參考單重：27.4g
每箱包裝數量：350 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加

362013 資料下載
  • EMI / EMC 對策用夾扣式鐵氧體磁芯 362013型 產品詳細介紹資料

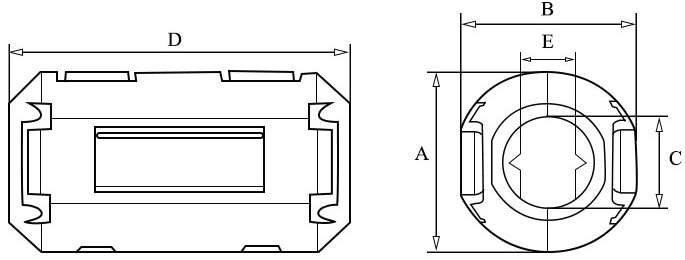

  • 產品平面圖：





    產品尺寸：(mm)


    A B C D E
    23.5±1.00
    		 22.5±1.00
    		 13.5±1.0
    		 36.0±1.0
    		 10.5±1.0




    電氣特性：


    AT 25MHZ
    		 65? MIN

    AT 100MHZ
    		 150? MIN


    測試儀器
    		 HP 4191A


    測試夾具
    		 HP 4286


    繞線方式
    		 0.65T.C.W*120mm*0.5TS


    測試溫度
    		 25℃


    測試濕度
    		 65%


    參考單重：
    		 27.4g






    抽測數據：

    項目
    		 AT 25MHZ
    		 AT 100MHZ
    		 A B C D E
    參考值
    		 65? min
    		 150? min
    		 23.5±1.00
    		 22.5±1.00
    		 13.5±1.0
    		 36.0±1.0
    		 10.5±1.0
    1 72.05
    		 155.45
    		 23.52
    		 22.46
    		 13.77
    		 36.48
    		 10.43
    2 71.37
    		 155.98
    		 23.46
    		 22.39
    		 13.71
    		 36.47
    		 10.42
    3 70.98
    		 162.16
    		 23.31
    		 22.51
    		 13.68
    		 36.49
    		 10.38
    4 72.46
    		 158.96
    		 23.49
    		 22.48
    		 13.65
    		 36.42
    		 10.45
    5 75.15
    		 165.38
    		 23.48
    		 22.46
    		 13.67
    		 36.48
    		 10.46








    x-bar
    		 72.40 159.59 23.45 22.46
    		 13.70 36.47
    		 10.43
    R 4.17 9..93 0.21 0.12 0.12 0.07 0.08




    參考的曲線圖：







    材料特性：

    初始磁導率 μi±30%
    		 800
    		 矯頑力HC(A/m)
    		 20
    居里溫度Tc (℃)
    		 >110
    		 比損耗因子 Tan e/μi x 10-6
    		 16(0.1MHz)
    電阻率ρ(??m)
    		 >105
    		 比溫度系數 ɑ e/γ x10-6
    		 5-10
    飽合磁通密度 Bs (MT)
    		 350(1600A/m)
    		 使用范圍F MHz
    		 1-1000
    剩磁 Br (MT)
    		 200
    		 密度d g/cm3
    		 4.7





    構成主要成分：


    成份
    		 CAS 編號
    		 EC 編號
    		 比率
    Fe2O3
    		 1309-37-1
    		 215-168-2
    		 55.5%~73.5%
    ZnO
    		 1314-13-2
    		 215-222-5
    		 14%~22%
    MgO
    		 1309-48-4
    		 215-171-9
    		 1%~9%
    MnCO3
    		 598-62-9
    		 209-942-9
    		 1%~15%
    CuO
    		 1317-38-0
    		 215-269-1
    		 1%~8%
