3610052
產品概述
品牌：國磁通GCT

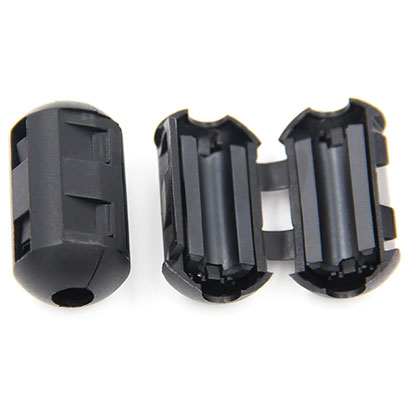

品名：鐵氧體磁環
產品適用線徑：5.0mm
參考單重：8.7g
每箱包裝數量：660 pcs
工作溫度范圍：-40℃ ~ 85℃
產品應用領域：游戲機、電腦，玩具、家用電器，辦公設備、安監產品等
說明事項：可根據實際使用情況及線徑粗細進行使用數量及繞線圈數的增加
- EMI / EMC 對策用夾扣式鐵氧體磁芯 3610052型 產品詳細介紹資料

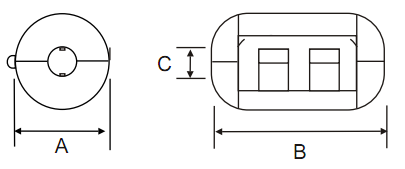

產品平面圖：
產品尺寸：(mm)
A B C 16.5±1.00
29.5±1.00
5.0±0.80
電氣特性：AT 25MHZ
55? MIN
AT 100MHZ
132? MIN
測試儀器
HP 4191A
測試夾具
HP 4286
繞線方式
0.65T.C.W*120mm*0.5TS
測試溫度
25℃
測試濕度
65%
參考單重：
8.7g
抽測數據：項目
AT 25MHZ
AT 100MHZ
A
B C 參考值
55? min
132? min
16.5±1.00
29.5±1.00
5.0±0.80
1 68.62
159.64
16.15
29.48
4.98
2 60.13
163.25
15.97
29.45
4.98
3 66.45
158.41
15.99
29.45
5.03
4 63.74
143.22
16.05
29.49
4.99
5 62.71
166.84
16.21 29.48
5.05
x-bar
64.33 158.27 16.07 29.47 5.01 R 8.49 23.62 0.24 0.04 0.07
參考的曲線圖：
材料特性：
初始磁導率 μi±30%
800
矯頑力HC(A/m)
20
居里溫度Tc (℃)
>110
比損耗因子 Tan e/μi x 10-6
16(0.1MHz)
電阻率ρ(??m)
>105
比溫度系數 ɑ e/γ x10-6
5-10
飽合磁通密度 Bs (MT)
350(1600A/m)
使用范圍F MHz
1-1000
剩磁 Br (MT)
200
密度d g/cm3
4.7
構成主要成分：
成份
CAS 編號
EC 編號
比率
Fe2O3
1309-37-1
215-168-2
55.5%~73.5%
ZnO
1314-13-2
215-222-5
14%~22%
MgO
1309-48-4
215-171-9
1%~9%
MnCO3
598-62-9
209-942-9
1%~15%
CuO
1317-38-0
215-269-1
1%~8%
